Резина цела, а вибрация растёт: когда проблема BOMAG скрывается в креплении и посадке

Опубликовано: 16.10.2026

Не всякая сильная вибрация катка связана с разрушением резиновой части опоры: оператор жалуется на сильную дрожь в кабине и ухудшение качества уплотнения. При осмотре виброкатка BOMAG механик видит целые резиновые подушки амортизаторов — без трещин, без надрывов, с нормальным цветом. Первая мысль: резина в порядке, значит, причина в подшипниках дебалансера или в гидравлике. Но после замены дорогостоящих узлов вибрация никуда не исчезает. Ошибка кроется в поверхностной оценке. Целая резина не означает работоспособность узла. Чаще всего корень проблемы спрятан там, где амортизатор соприкасается с металлом — в креплении и посадке.

Визуальная иллюзия: почему целая резина не гарантирует покой

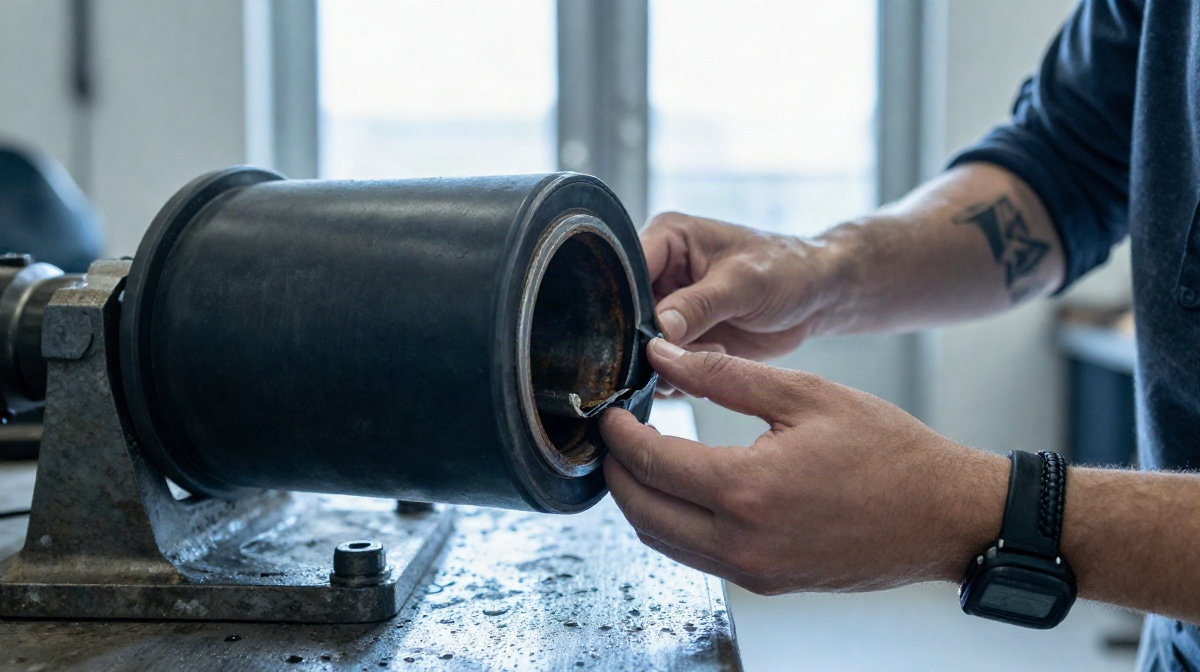

Резиновый массив амортизатора выполняет свою функцию только при жёсткой фиксации. Если связь между резиной и металлической втулкой нарушена, подушка превращается в простой буфер, который не гасит колебания, а лишь смещается под ними. Процесс, который остаётся невидимым глазу, — это деламинация (отрыв резины от арматуры).

Для поиска подходящей опоры можно начать с раздела «детали для техники BOMAG». Сравнение по фотографии без замеров не обеспечивает точного подбора.

Внутреннее расслоение начинается из-за усталости материала и постоянных сдвиговых нагрузок. Снаружи резина выглядит идеально. Однако при работе катка внутренняя втулка прокручивается относительно наружной обоймы. Возникает микролюфт, который на частоте вращения дебалансера превращается в мощный источник вторичной вибрации. Каток начинает не просто уплотнять грунт, а «подпрыгивать» на собственных подушках.

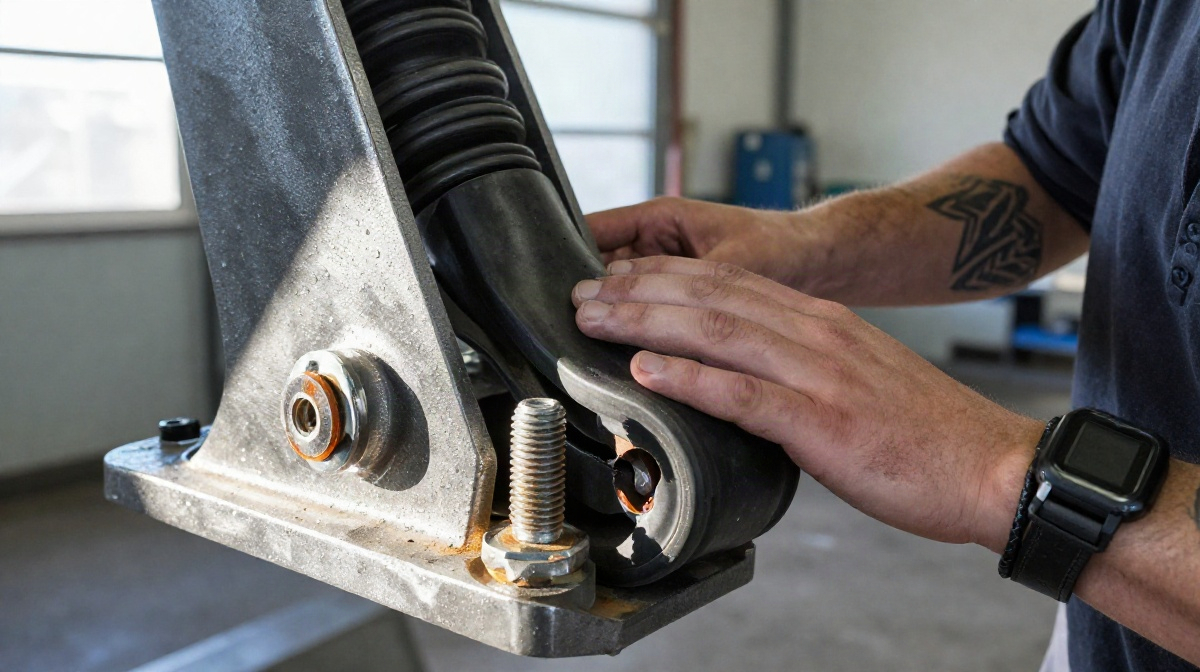

Ослабление крепежа: тихий разрушитель плавности хода

Конструкция виброкатков BOMAG предполагает высокие нагрузки на узлы изоляции. Крепёжные болты, стягивающие амортизаторы в кронштейнах, работают в крайне жёстких условиях. Даже незначительное ослабление момента затяжки приводит к каскаду проблем:

• Срезание шлицов и деформация отверстий. Болт начинает проворачиваться в посадочном отверстии кронштейна. Идеально круглое отверстие со временем становится овальным.
• Потеря предварительного натяга. Резина амортизатора должна работать на сжатие и сдвиг. Если болт не дожат, подушка сначала «отдыхает» при начале вибрации, а потом получает ударную нагрузку от металла кронштейна.
• Самоотвинчивание. Вибрация выкручивает болты с незаметной скоростью. Если крепёж не фиксируется стопорными пластинами или свежим анаэробным фиксатором резьбы, катастрофа — лишь вопрос времени.

Овализация крепёжных отверстий — бич стареющей техники. Механик затягивает болт с нужным усилием, но из-за выработанного металла болт стягивает не подушку, а просто смыкает пустоту. Амортизатор болтается в кронштейне, передавая вибрацию на раму и кабину.

Посадочные места и люфты: когда рама диктует свои правила

Даже при идеальных амортизаторах и новом крепеже вибрация может зашкаливать из-за состояния посадочных мест на самой раме катка или на траверсе барабана. Коррозия и усталость металла меняют геометрию стыков.

Частая ошибка при замене подушек — установка их на слой старой краски и ржавчины. На первый взгляд, стык кажется плотным. Но под давлением веса барабана и ударами вибрации хрупкий слой ржавчины и краски быстро крошится. Между амортизатором и рамой появляется зазор в доли миллиметра, которого достаточно для появления стука. Стук многократно усиливает вибрационную нагрузку, разрушая и новый амортизатор, и металл рамы.

Если амортизатор виброкатка можно сдвинуть в кронштейне руками или легкими ударами молотка, он не работает — он просто ждёт, когда его окончательно разобьёт.

Ошибка подбора: не все аналоги одинаково посажены

Рынок запчастей переполнен предложениями. При поиске замен для техники BOMAG выбор часто падает на более доступные аналоги. Здесь кроется ещё одна ловушка посадки — несовпадение геометрии.

Оригинальная подушка спроектирована под конкретный кронштейн с допуском в сотые доли миллиметра. Аналог может иметь ту же высоту и диаметр, но чуть меньший диаметр внутренней втулки или большую высоту бурта. Результат:

1. При затяжке болта резина не обжимает втулку, а выдавливается за пределы посадочного кармана.
2. Из-за меньшего диаметра втулки болт не достаёт до резьбы в кронштейне, и механик ставит шайбы, нарушая центровку узла.
3. Жёсткость резины аналога не соответствует расчётной для системы подрессоривания BOMAG. Слишком жёсткая подушка не гасит высокочастотную вибрацию, слишком мягкая — пробивается на низких частотах.

Несовпадение посадочных размеров заставляет узел работать в условиях перекоса. Вибрация в таком режиме растёт экспоненциально, а резина рвётся по шву соединения с металлом за считанные смены.

Диагностика без иллюзий: как проверить крепление и посадку

Определить истинное состояние узла без демонтажа сложно, но возможно. Простое визуальное наблюдение не даст результата. Нужна инструментальная и кинематическая проверка.

Стендовая проверка деламинации

Если есть подозрение на внутренний отрыв, амортизатор снимают. Наружную обойму зажимают в тиски, а за внутреннюю втулку пытаются провернуть монтировкой. У целого изделия сдвига не будет — резина сопротивляется скручиванию жёстко и упруго. Если втулка проворачивается даже на несколько градусов с минимальным усилием, подушка подлежит безоговорочной замене. Ставить её обратно — значит обречь каток на разрушительную вибрацию.

Практические шаги при замене амортизаторов на технике BOMAG

Замена виброизоляторов не должна сводиться к простому извлечению старой и вставке новой детали. Это комплексная процедура восстановления геометрии узла.

1. Восстановление посадочных мест

Перед установкой новых подушек кронштейны и раму зачищают до чистого металла. Сварные швы, если они имеют трещины, разделывают и варят заново. Овальные крепёжные отверстия не просто рассверливают под больший диаметр болта — это смещает центр узла. Правильный подход: заварить отверстие и просверлить новое строго по центру, либо поставить ремонтную втулку с внутренним диаметром под штатный болт.

2. Контроль геометрии и соосности

Амортизаторы на траверсе барабана работают в паре. Если центр одного узла смещён даже на миллиметр относительно другого, при затяжке резина получает преднатяг на скручивание. Каток работает, но резина находится в постоянно напряжённом состоянии и быстро устаёт. Перед монтажом расстояния между крепёжными шпильками или болтами вымеряют с помощью конусных оправок.

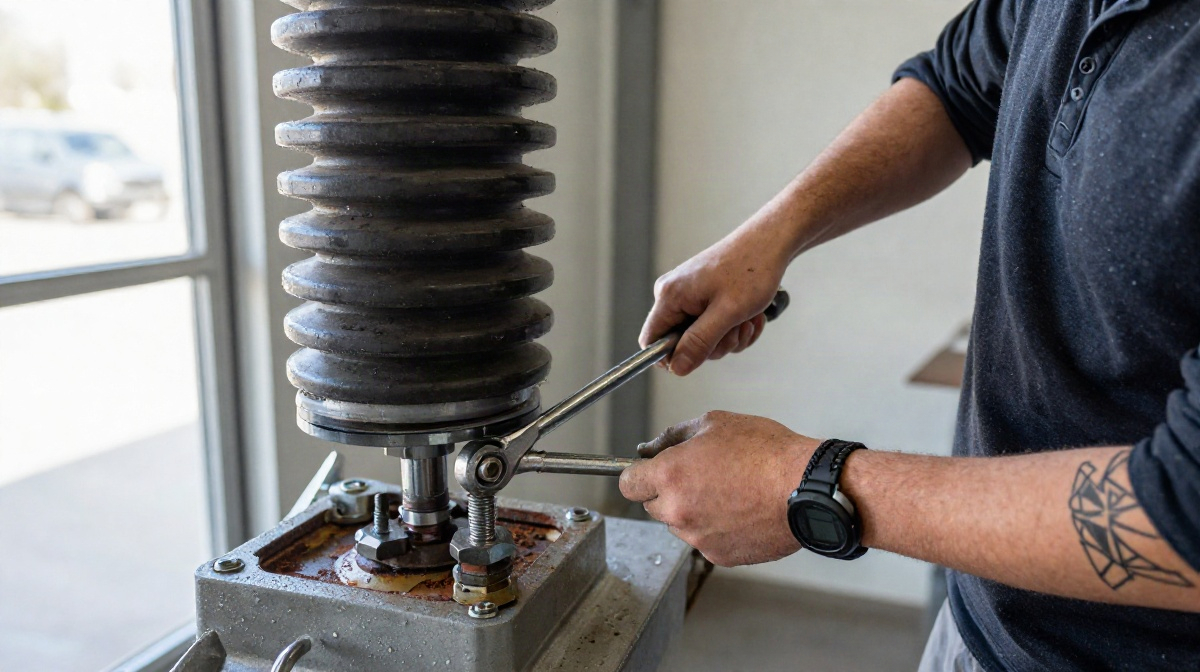

3. Правильная затяжка и фиксация

Болты крепления амортизаторов затягивают строго предписанным моментом. Использование ударного гайковерта «на глаз» — прямой путь к раздавливанию резиновой втулки или, наоборот, к недотяжке. После первых 50 моточасов работы крепёж обязательно дотягивают динамометрическим ключом. Резьбу новых болтов обязательно обрабатывают фиксатором средней прочности, чтобы предотвратить самоотвинчивание, но при этом сохранить возможность демонтажа в будущем.

4. Центровка в кронштейне

Подушка должна сесть в гнездо без перекосов. Если при закручивании болта резина начинает выпучиваться из-за перекоса кронштейна, процесс останавливают. Кронштейн рихтуют или ставят компенсирующие шайбы строго с обеих сторон, чтобы не сместить центр подушки.

Игнорирование состояния крепежа и посадки сводит на нет любые затраты на качественные амортизаторы. Растущая вибрация — это не просто дискомфорт для оператора. Это ударные нагрузки на подшипники барабана, разрушение сварных швов рамы, утечки гидравлики и ускоренный износ всех систем катка. Тщательная ревизия металла вокруг целой резины — единственный способ вернуть технике BOMAG проектную плавность хода и ресурс.
